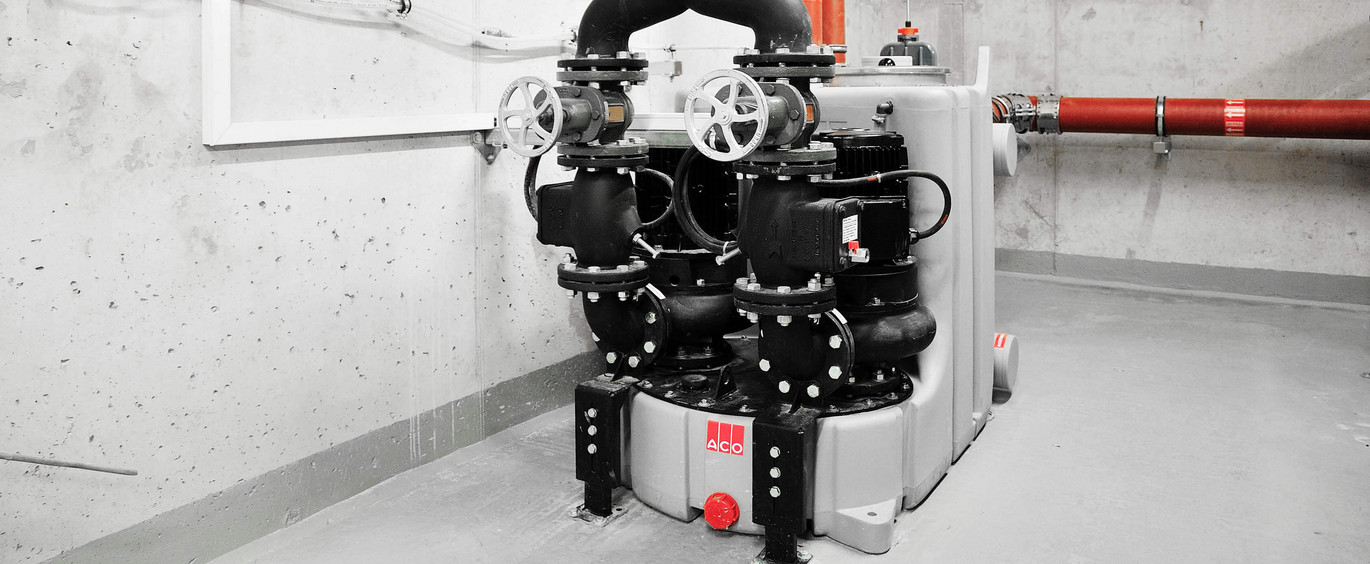

Foto-Headerbild Muli-Pro-PE

Čerpacie zariadenie ACO Muli-Pro-PE disponuje dvoma robustnými čerpadlami s kanálovými obežnými kolesami z liatiny s veľkou priechodnosťou a veľkoobjemovou zbernou nádržou. Jedná sa o profesionálny typ voľne stojacich čerpacích zariadení, ktoré sú vhodné k umiestneniu na podlahu v komerčných alebo priemyselných budovách. Čerpanie fekálnych vôd je samozrejmosťou.

Čerpacie zariadenie ACO Muli-Pro-PE

[Translate to Slovak:] ACO Muli-Pro-PE

Výhody produktu

  • Veľký objem nádrže
  • 8 prítokov, 4 výšky prítoku
  • Vysoká prevádzková spoľahlivosť vďaka pneumatickému snímaniu hladín v spojení s bublinkovým prevzdušňovaním
  • Vhodné za odlučovače tuku do NS 20
  • Úsporné kanálové obežné koleso
  • Upravené pre rozmer dverí: 780 mm
Návrh čerpacieho zariadenia

Dostupné verzie

Tieto čerpacie zariadenia dodávame v piatich výkonových verziách od 1,5 kW až 7,5 kW a v dvoch veľkostných verziách:

ACO Muli-Pro-PE-K duo

[Translate to Slovak:] ACO Muli-Pro-PE-K duo

ACO Muli-Pro-PE-K paralelné

[Translate to Slovak:] ACO Muli-Pro-PE-K paralelní
  • Celkový objem zbernej nádrže je 520 l
  • Úžitkový objem nádrže môže byť v závislosti na zvolenej výške prítoku, až 330 l
  • Celkový objem zbernej nádrže je 1 040 l
  • Úžitkový objem nádrže môže byť v závislosti na zvolenej výške prítoku, až 660 l

Príklad inštalácie

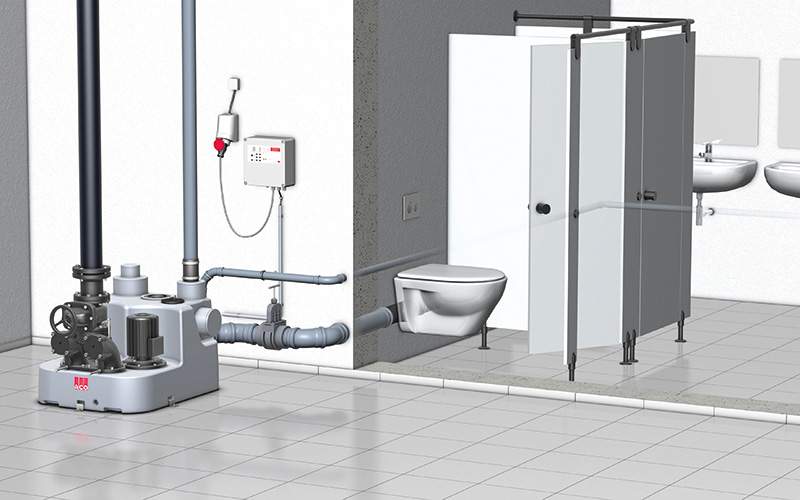

Systemübersicht ACO Hebeanlage Muli-Star DDP 1

Špecifikácia zariadenia

  • Oblasti použitia
    • Za odlučovačmi tuku až do NS 20
    • Bytové domy, hotely a pod.
    • Menšie komerčné objekty s veľkým množstvom odpadových vôd
    • Pri dlhých tlakových vedeniach s veľkými výškovými rozdielmi
  • Nádrž vyrobená z polyetylénu
    • Vypúšťacia zátka
    • Prípojka pre ručné membránové čerpadlo 1½ "
    • S upevňovacou sadou pre ukotvenie voči pohybu a vztlaku
    • Štyri vodorovné vstupy DN 150
    • Jeden zvislý vstup DN 150/200
    • Jeden revízny otvor, priemer: 250 mm
    • Odvetrávacia prípojka DN 100
  • Prípojka výtlaku
    • Vrátane dvoch špeciálnych spätných klapiek DN 80 (DN 100 pre Muli Pro-PE K-75 duo) s odvzdušňovacím zariadením
    • Vrátane nohavicovej armatúry
    • S integrovaným pripojovacím adaptérom DN 100 pre elastické pripojenie prívodného potrubia s vonkajším priemerom potrubia 108 - 114,3 mm
  • Dve čerpadlá
    • 3-fázový motor: 400 V, 50 Hz
    • Stupeň krytia IP 68
    • kanálové koleso
  • Pneumatické snímanie hladín Pitotovou trubicou a pneumatickým ovládacím vedením
  • Bublinkové prevzdušňovanie - minikompresor
  • Riadiaca jednotka
  • Stupeň krytia IP 54
  • Kábel 1,5 m a zástrčka CEE
  • S beznapäťovými kontaktmi pre hlásenie prevádzkových porúch
  • Vrátane 10 m kábla medzi zariadením a riadiacou jednotkou
  • Testované podľa EN 12050-1

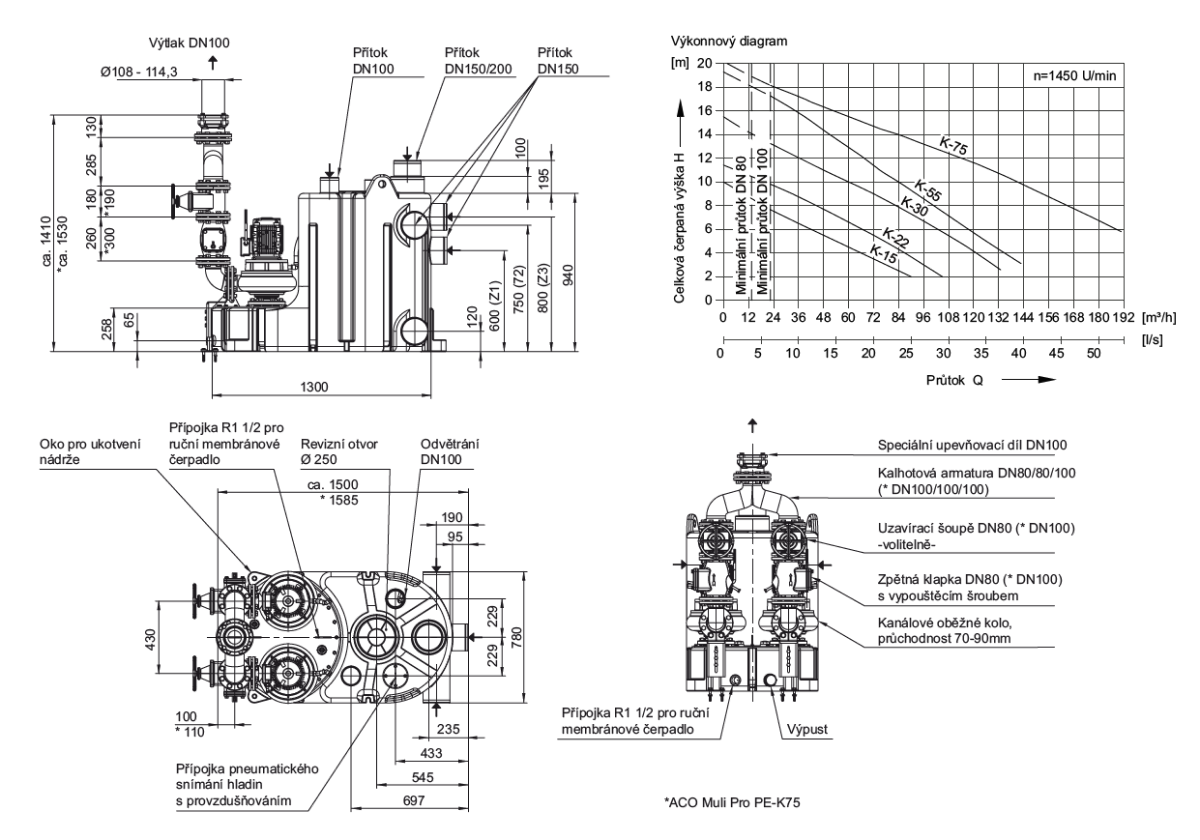

Verzia Muli-Pro-PE-K duo

Verzia Muli-Pro-PE-K duo
TypVýkon motoraKľúčové údaje

Veľkosť

zrna

Úžitkový objemCelkový

objem		Hmotnosť

Objednávacie

číslo

P1P2PrúdNapätieOtáčky

Výška

prítoku Z1

Výška

prítoku Z2

Výška

prítoku Z3

Prítok

zhora

[kW][kW][A][V][ot/min][mm][l][l][l][l][l][kg]
Muli Pro-PE K‑15 duo2.011.53.64001450702403053303305202950175.13.17
Muli Pro-PE K‑22 duo2.942.25.24001450702403053303305203100175.13.18
Muli Pro-PE K‑30 duo3.8736.64001450702403053303305203500175.13.19
Muli Pro-PE K‑55 duo6.715.511.64001450702403053303305204250175.13.20
Muli Pro-PE K‑75 duo8.977.515.540014501002403053303305204950175.13.21

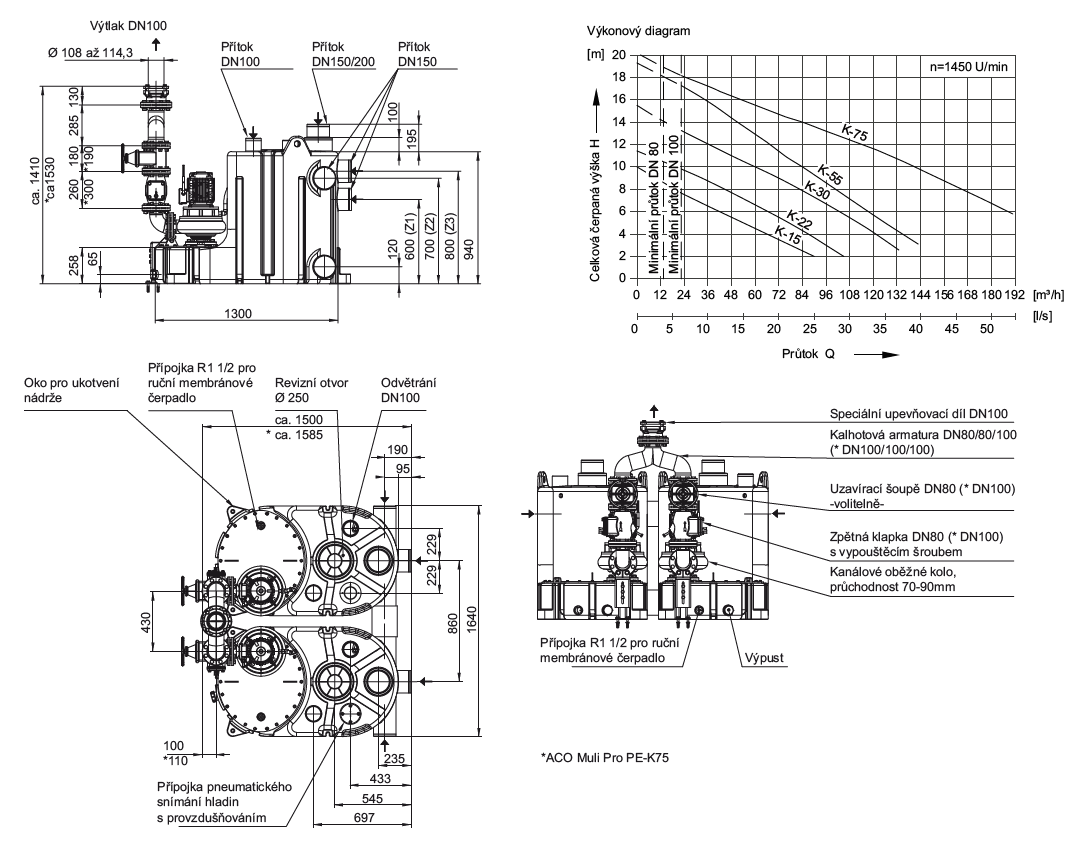

Verzia Muli-Pro-PE-K paralelné

Verzia Muli-Pro-PE-K paralelné
TypVýkon motoraKľúčové údaje

Veľkosť

zrna

Úžitkový objemCelkový

objem		Hmotnosť

Objednávacie

číslo

P1P2PrúdNapätieOtáčky

Výška

prítoku Z1

Výška

prítoku Z2

Výška

prítoku Z3

Prítok

zhora

[kW][kW][A][V][ot/min][mm][l][l][l][l][l][kg]
Muli Pro-PE K‑15 paralelný2.011.53.640014507048061066066010403150175.13.23
Muli Pro-PE K‑22 paralelný2.942.25.240014507048061066066010403250175.13.24
Muli Pro-PE K‑30 paralelný3.8736.640014507048061066066010404200175.13.25
Muli Pro-PE K‑55 paralelní6.715.511.640014507048061066066010404650175.13.26
Muli Pro-PE K‑75 paralelní8.977.515.5400145010048061066066010405100175.13.27

Ceny dostupné na vyžádání.
