Portfólio ACO hygienických žľabov rešpektuje zásady hygienického designu pre dosiahnutie optimálneho hygienického výkonu. Podlahové žľaby ACO sú ideálne pre aplikácie, kde je vyžadovaný vysoký štandard hygieny, rovnako ako odvod veľkých objemov tekutín. Všetky hygienické žľaby ACO sú certifikované podľa EN 1253.

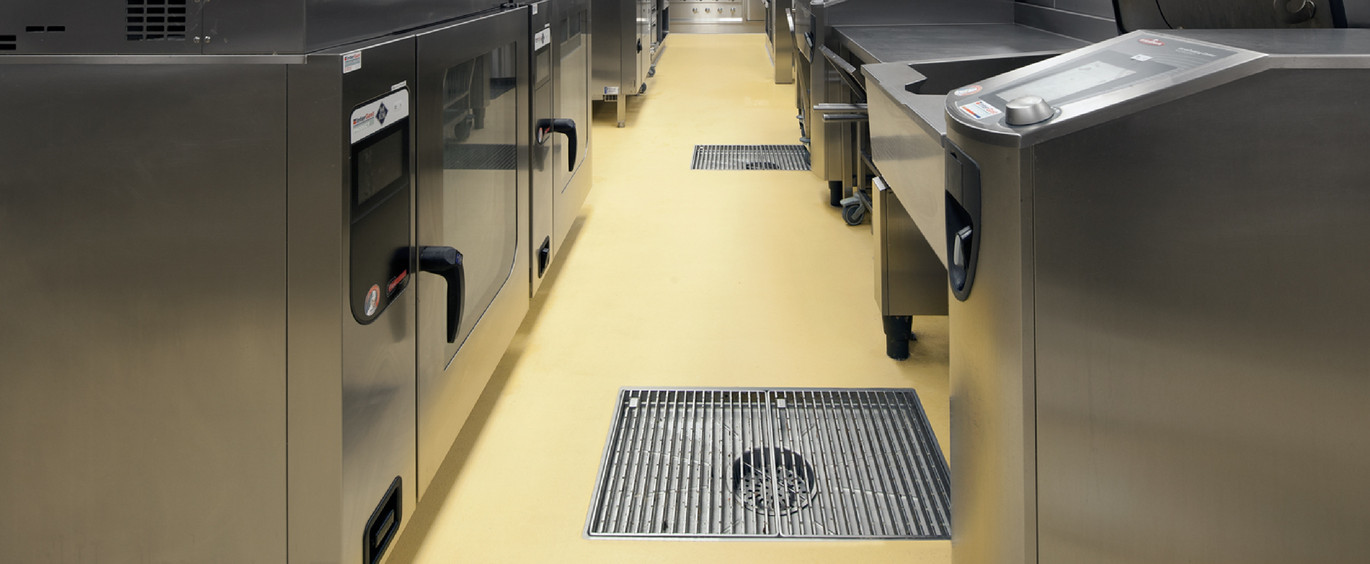

Hygienické žľaby z nerezovej ocele


Hlavní výhody

  • Hygienická konštrukcia podľa požiadaviek noriem pre povrchy, ktoré sú v kontakte s potravinami - EN 1672 a EN ISO 14159 a ďalej podľa príručky EHEDG pre hygienický dizajn výrobkov
  • Spád minimálne 1% naprieč všetkými časťami žľabu
  • Jednoduché a rýchle čistenie a sanitácia
  • Vysoký prietok (v závislosti od zvoleného typu vpustu)
  • Široká ponuka štandardizovaných rozmerov
  • Kompletne morený výrobok (povrchová úprava žľabu zvyšujúca antikoróznu odolnosť)

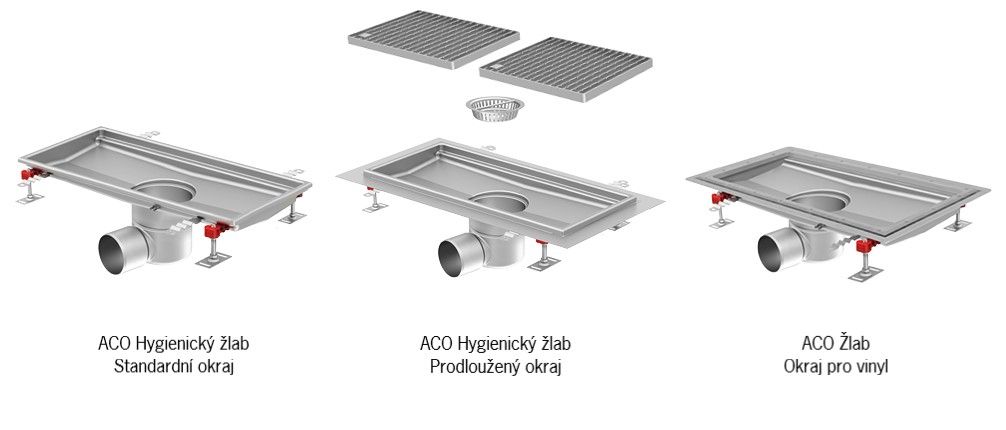

Jednodielne celozvárané prevedenie
Řešení na zakázku

Zákazkový list k stiahnutiu (interaktívne PDF)

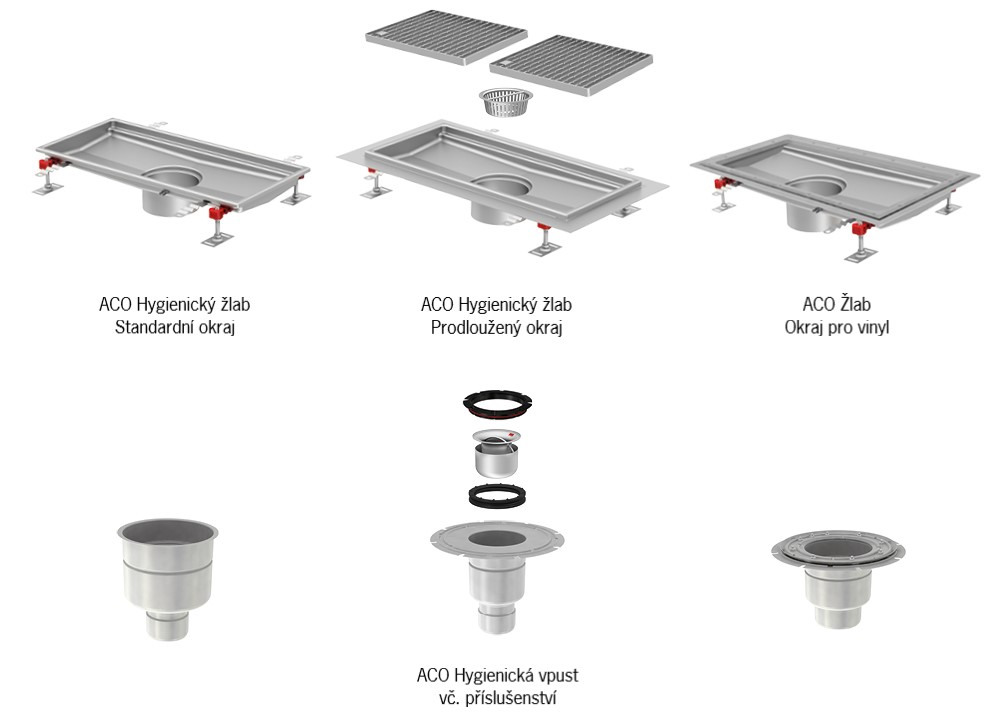

Viacdielne teleskopické prevedenie
Standardizované řešení

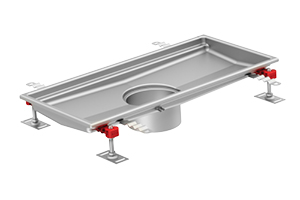

Štandardné prevedenie žľabov

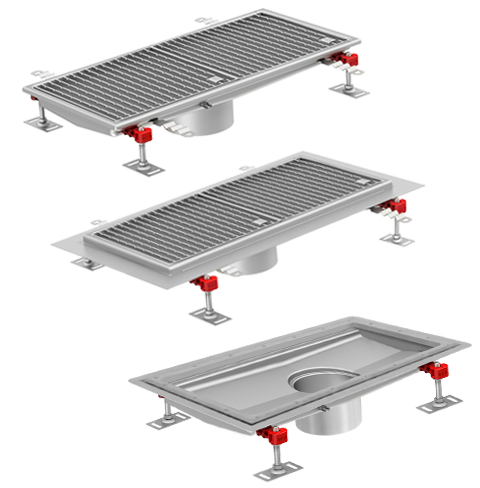

Okraje žľabu s úpravou pre rôzne druhy podlahových krytín

  • štandardné okraj

cementové a živičné podlahy, leštený betón, dlažby

  • predĺžený okraj

keramická dlažba s hydroizolačnou vrstvou (stierková hydroizolácia)

  • vinylový okraj

prevedenie s prítlačným L-rámom pre mechanické zovretie povlakových PVC krytín, Altra, apod.

  • štandardné okraj s L-profilom

pre použitie v priemyselných oblastiach, kde je podlaha namáhaná vysokou záťažou aj teplotami

Sedem štandardizovaných profilov

  • 150 mm: v súčasnosti ponúkame iba ako zákaznícke riešenie
  • 200 mm: dostupné štandardizované dĺžky 500 mm až 2000 mm
  • 300 mm: dostupné štandardizované dĺžky 300 mm až 4000 mm
  • 400 mm: dostupné štandardizované dĺžky 400 mm až 1000 mm
  • 500 mm: dostupné štandardizované dĺžky 500 mm až 1000 mm
  • 600 mm: dostupné štandardizované dĺžky 600 mm až 1200 mm
  • 800 mm: dostupná štandardizovaná dĺžka 800 mm
  • Všetky profily možné dodať ako zákaznícke riešenie s ľubovoľnou dĺžkou a počtom odtokov

Štyri veľkosti odtoku

Žľaby pre vpusty EG150
Odtok s vloženým sifónom pre priame napojenie na kanalizáciu D 110 mm alebo malú vpust ACO EG150 s odtokom D 75mm
Žľaby pre vpusty ACO 142
Odtok pre napojenie teleskopické hygienické vpusty ACO 142 s odtokom D 75 mm alebo D 110mm
Žľaby pre vpusty ACO 157
Odtok pre napojenie teleskopické hygienické vpusty ACO 157 s odtokom D 75 mm alebo D 110mm
Žľaby pre vpusty ACO 218
Odtok pre napojenie teleskopické hygienické vpusty ACO 218 s odtokom D 110 mm alebo D 160mm

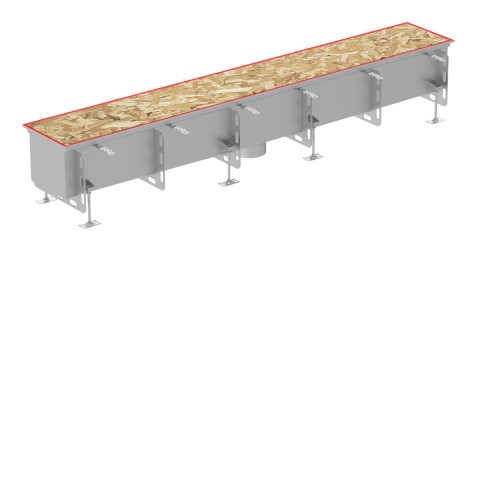

Extra hlboké prevedenie žľabov

Nové extra hlboké hygienické žľaby poskytujú rozšírené prietoky a ponúkajú vyššie retenčné kapacitu než štandardné riešenie žľabov. To je ideálny pre použitie v pivovaroch, výrobných závodoch na výrobu nealkoholických nápojov a všade tam, kde je nutné odvádzať vysoké objemy vody. Toto riešenie dodávame vždy na zákazku, podľa špecifických požiadaviek stavby. Extra hlboké hygienické žľaby sú k dispozícii, v závislosti na šírke, v hĺbkach bežne až 360 mm, respektíve až do 850 mm, čo je náš technologický limit výroby. Vďaka veľkému rozpätie hĺbok žľabov nie je problém vyrobiť aj veľmi dlhé línie žľabov s odtokom umiestneným na konci línie, a to pri zachovaní dostatočného pozdĺžneho spádu dna 1%.

Hlavné prednosti
  • Dno žľabu tvare V: prináša samočistiaci efekt a lepšie vedie k odtokovému miestu
  • Výstužné rebrá: zaisťujú stabilitu žľabu počas inštalácie a prevádzky, zamedzuje deformáciám žľabu
  • Vrátane ochranného krytu: predchádza zranenia osôb a zabraňuje znečisteniu žľabu stavebným materiálom
  • Robustný uchytenie nastavovacích nôh: pre vyššiu odolnosť

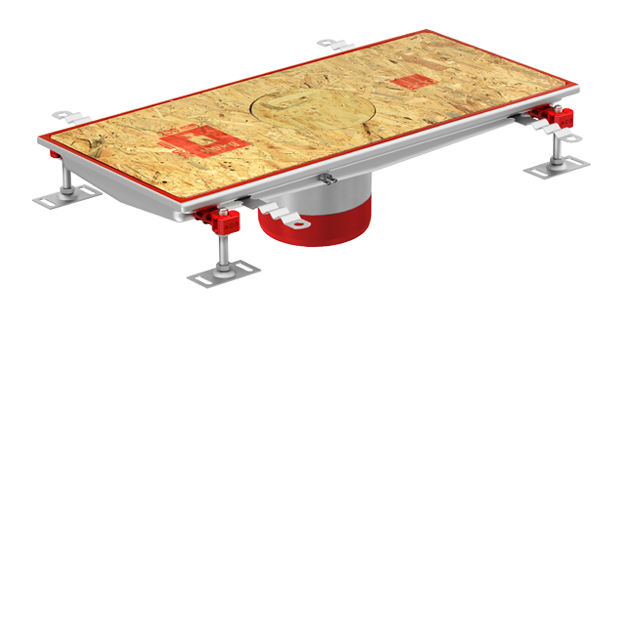

ACO Ochranné kryty

ACO ochranné kryty chránia odvodnenie pred sutinou a prebytočnými stavebnými materiálmi ako napr. Malta, betón a pod., Ktoré keď kontaminujú žľaby a vpuste, môže dôjsť k ich poškodeniu a viesť k zbytočnému a nákladnému čistenie po dokončení stavebnej časti. V mnohých prípadoch je znečistenie sutinou a inými stavebnými materiálmi natoľko závažné, že tieto môžu úplne zaniesť a upchať výtoky odvodnenie alebo kanalizáciu. Nasleduje nákladné čistenie odpadov a kanalizácie, aby bol obnovený pôvodný funkčný stav.

Kryty sú navrhnuté a certifikované tak, aby udržali váhu človeka. Tiež pomáhajú optimalizovať bezpečnosť pracovných síl tým, že umožňujú pracovníkom sa ľahko a bezpečne pohybovať po stavenisku, bez nutnosti dávať pozor na nerovnosti povrchu, rôzne medzery a prázdne priestory, ktoré môžu byť vytvorené v podlahe nezakrytým odvodnením. Aj keď tento problém môže byť vyriešený inštaláciou roštov v rovnakom čase ako odvodnenie, rošty nevie zabrániť vniknutiu sutiny do žľabov a vpustov. Tiež sú vystavené nebezpečenstvu krádeže na každom stavenisku.

Sú vyrobené z recyklovateľných OSB drevených dosiek, ACO ochranné kryty tak možno ľahko a ekologicky zlikvidovať, nepredstavujú žiadnu hrozbu pre životné prostredie.

Hlavní výhody
  • Ochrana proti znečisteniu stavebným materiálom
  • Eliminácia nákladného čistenie žľabov po inštalácii
  • Prevencia zranenia na stavbe
  • Certifikované podľa normy EN 12811-1 pre lešenia triedy zaťaženia 3
  • Ekologicky priateľské a ľahko likvidovatelné
Spôsob objednania
  • Pre štandardné artikle, pridajte _C na koniec štandardného objednávacieho čísla
  • Pre zákazkové žľaby špecifikujte túto možnosť v procese ponuky a objednávky

Hygienické odvodňovacie systémy ACO spĺňajú najprísnejšie hygienické požiadavky, aby sa zabránilo kontaminácii škodlivými baktériami.

Aplikujeme príslušné hygienické princípy návrhu vyhradené pre zariadenia na spracovanie potravín EN 1672, EN ISO 14159 a EHEDG dokument číslo 8, 13 a 44 pre návrh konštrukcie odvodnenie.

Viacej o HygieneFirst

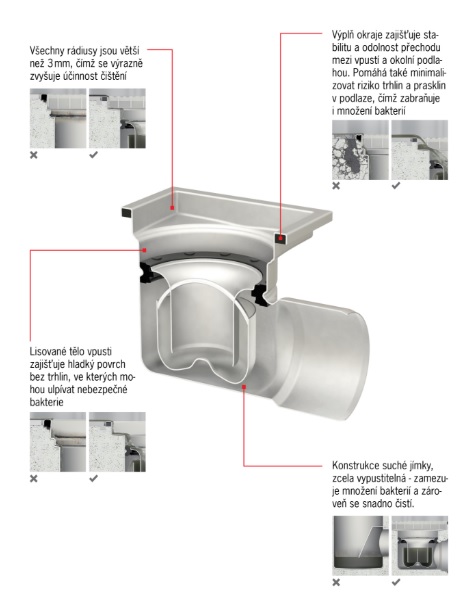

Hygienický dizajn ACO žľabov

Vplyv pri čistení odvodnenie

Test čistitelnosti

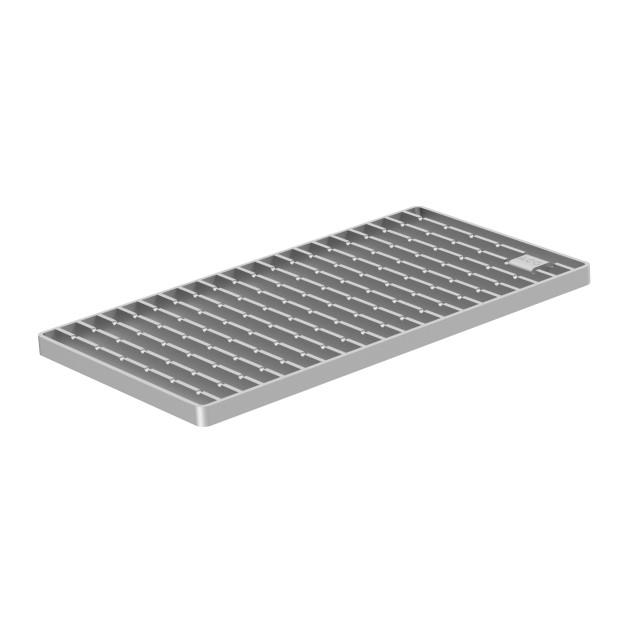

  • Dostupné pre žľaby šírky 150 mm až 300 mm
  • Trieda záťaže M125 podľa STN EN 1253
  • Trieda protišmykovosti R11 podľa DIN 51130
  • Hygienický dizajn podľa EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

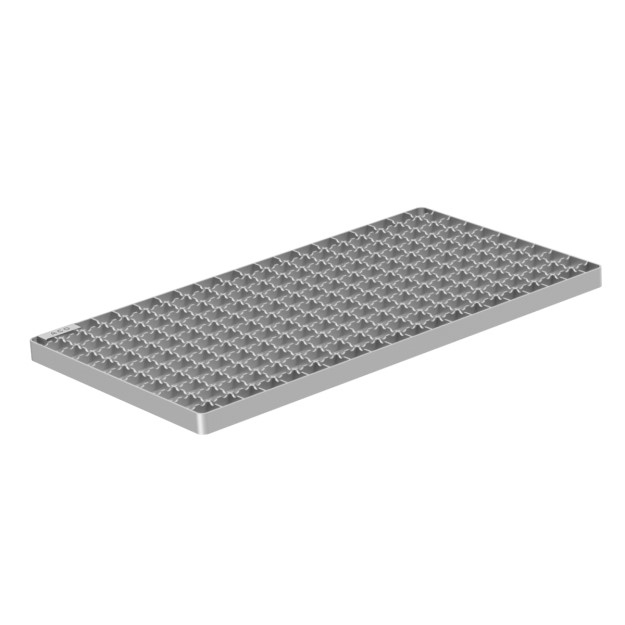

  • Dostupné pre žľaby šírky 150 mm až 800 mm
  • Trieda záťaže R50, M125, N250 a P400 podľa STN EN 1253
  • Trieda protišmykovosti R11 podľa DIN 51130
  • Hygienický dizajn podľa EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

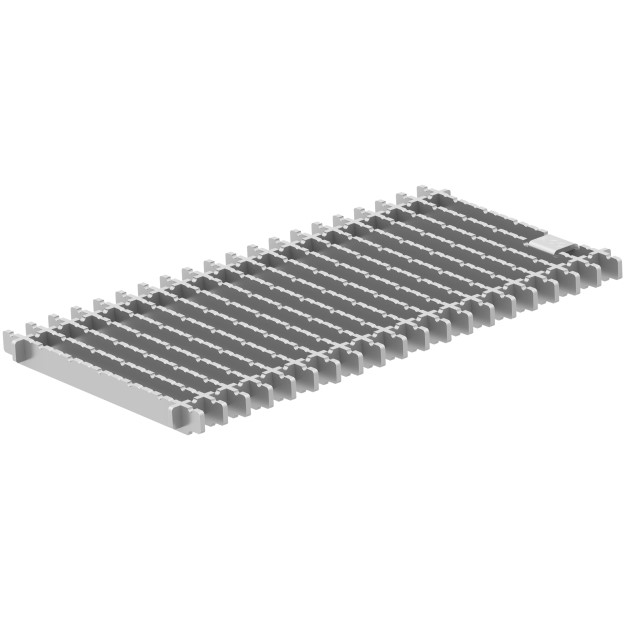

  • Dostupné pre žľaby šírky 150 mm až 300 mm
  • Trieda záťaže R50, M125 a N250 podľa STN EN 1253
  • Trieda protišmykovosti R11 podľa DIN 51130
  • Hygienický dizajn podľa EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

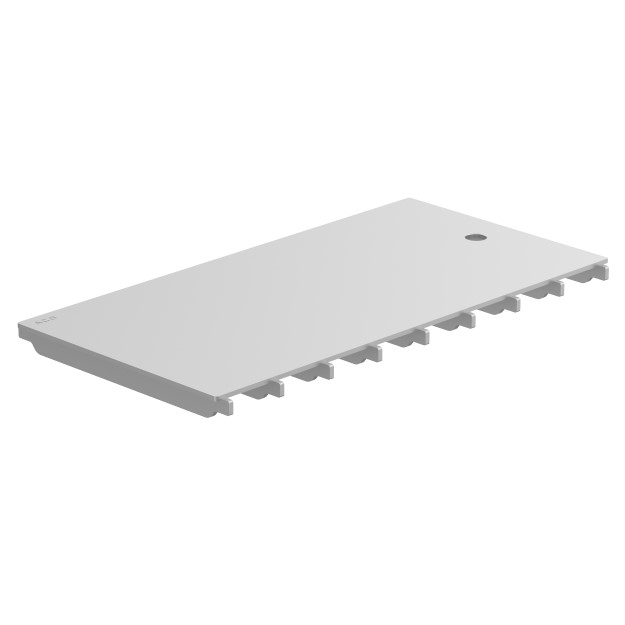

  • Šírka vtokové štrbiny 8 mm
  • Dostupné pre žľaby šírky 150 mm až 800 mm
    Trieda záťaže L15 podľa STN EN 1253
    Trieda protišmykovosti R11 podľa DIN 51130
    Veľkosť oka 25 x 25 mm
