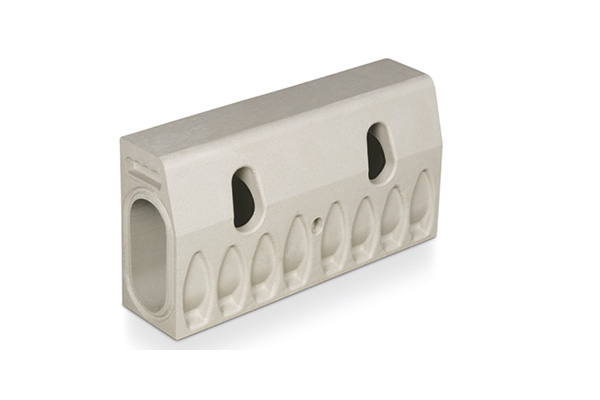

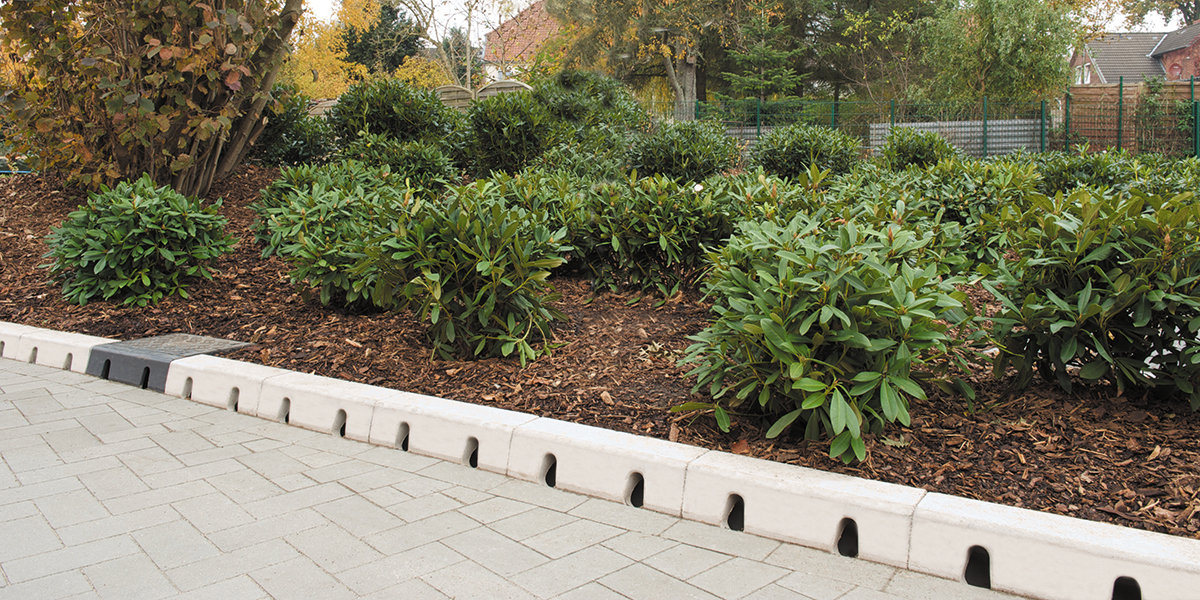

ACO DRAIN® KerbDrain je obrubníkové odvodnenie vyrobené z jedného kusu polymérbetónu, slúžiace zároveň ako odvodňovací žľab. Systém dosahuje vynikajúce hydraulické prietokové kapacity po celej dĺžke obrubníka a poskytuje ideálne riešenie odvodnenia oblastí akou sú cesty, kruhové objazdy a parkoviská.

KerbDrain vďaka svojmu vzhľadu a rovnakému farebnému prevedeniu klasického betónového obrubníka podporuje jednotný a atraktívny vzhľad. Vďaka svojej nízkej hmotnosti je inštalácia odvodnenie medzi obrubníkmi veľmi jednoduchá. Inštalácia sa tak stáva cenovo zaujímavou voľbou oproti bežným riešeniam.

ACO DRAIN® KerbDrain




Výhody produktu

  • 2 in 1 - obrubník a odvodňovací žľab v jednom
  • trvale odolný proti mrazu a rozmrazovacím soliam
  • jednoduché prepláchnutie vďaka revíznym dielom

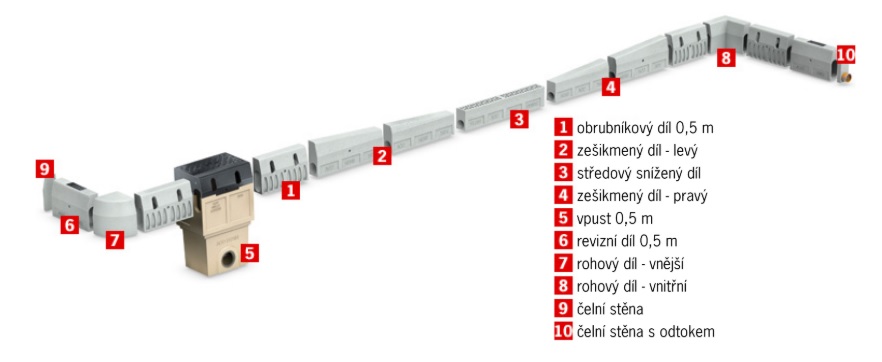

  • rozmanitý a rozsiahly modulárny systém (rohové a znížené diely, zvýšené prvky pre autobusové zastávky)
  • robustné prvky monolitickej konštrukcie

Oblast použitia

  • ulice
  • odvodnenie autobus. zastávok
  • verejné priestranstvá
  • cesty a mosty

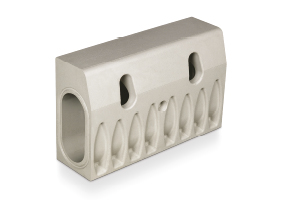

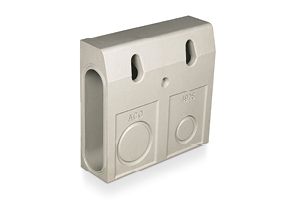

Odvodňovací žľab bez spádu dna, 500 a 1000 mm
TypKD255KD305KD405KD480
Výška (mm)255305405480
Šírka (mm)125150150150
Dĺžka (mm)500/1000500/1000500/1000500/1000

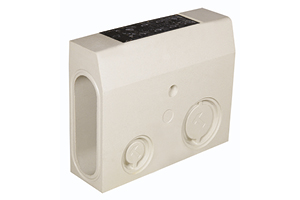

Revízny diel , 500 mm
TypKD255KD305KD405KD480
Výška (mm)255305405480
Šírka (mm)125/150150150150
Dĺžka (mm)500500500500

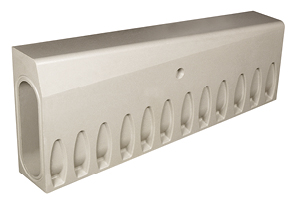

Zošikmený diel pravý / ľavý
TypKD255KD305KD405KD480
Výška začiatok/koniec (mm)255/130305/205405/305480/375
Šírka (mm)125/150150150150
Dĺžka (mm)10009151000915

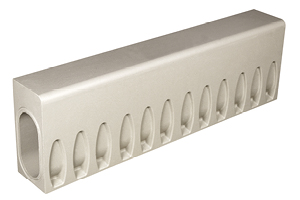

Stredový znížený diel, zaslepený alebo s vtok. otvormi
TypKD255KD305KD405KD480
Výška (mm)125205375375
Šírka (mm)150150150150
Dĺžka (mm)10009151000915

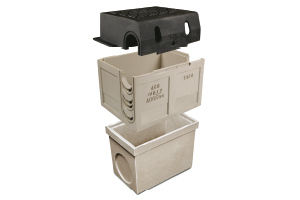

Vpust pre všetky typy, 500 mm
Horná časť, 2-dielnaSpodná časť krátkaSpodná časť dlhá
Výška (mm)505365715
Šírka (mm)390322322
Dĺžka (mm)500500500
Napojenie potrubia DN (mm)-160/200160/200



Radi Vám pomôžeme s návrhom odvodňovacieho systému!

Kontaktujte nás!
