Podlahová vpust ShowerPoint prináša klasické riešenie odtoku nielen v sprchovacom kúte, a to navyše s pridanou hodnotou luxusného vzhľadu vďaka širokej ponuke dizajnových roštov kruhového alebo štvorcového tvaru vyrábaných z vysoko akostnej nerezovej ocele s povrchovou úpravou elektrolytického leštenia alebo zo skla. Chcete, aby bola vpust nenápadná? Žiadny problém! Na výber máte aj rošt pre vloženie dlažby. Ďalšou výhodou je veľmi vysoký hydraulický výkon až 1,5 l / s (90 l / min). Vpuste sú tak vhodné aj pre vysokoobjemové sprchové armatúry.

Podlahové vpusti ACO ShowerPoint

Produktové vlastnosti

  • Materiál: Plast
    • Roštové nástavce: ABS
    • Telá vpustov: PP
  • Trieda zaťaženia: Spĺňa požiadavky K3
  • prietoky:
    • 0.8 - 1.5 l / s (s 20 mm vodnej hladiny podľa EN 1253)
  • Prípojka výtoku: Vhodné pre všetky hrdlové potrubné systémy
  • Veľkosť výtoku: DN 50, na dopyt tiež DN 70 a DN 100
  • Pachový uzáver: Vyberateľný
  • Príruba vpuste: Prítlačná príruba, môže byť osadená dodatočne (príslušenstvo)
  • Príruba roštového nástavce: Ako trvalá súčasť nástavca alebo ako voľná príruba pre stierkovú hydroizoláciu, ktorá môže byť osadená dodatočne (príslušenstvo)
  • Roštové nástavec: S alebo BEZ prefabrikovaného goliera vrátane flísu pre pripojenie stierkové hydroizolácie

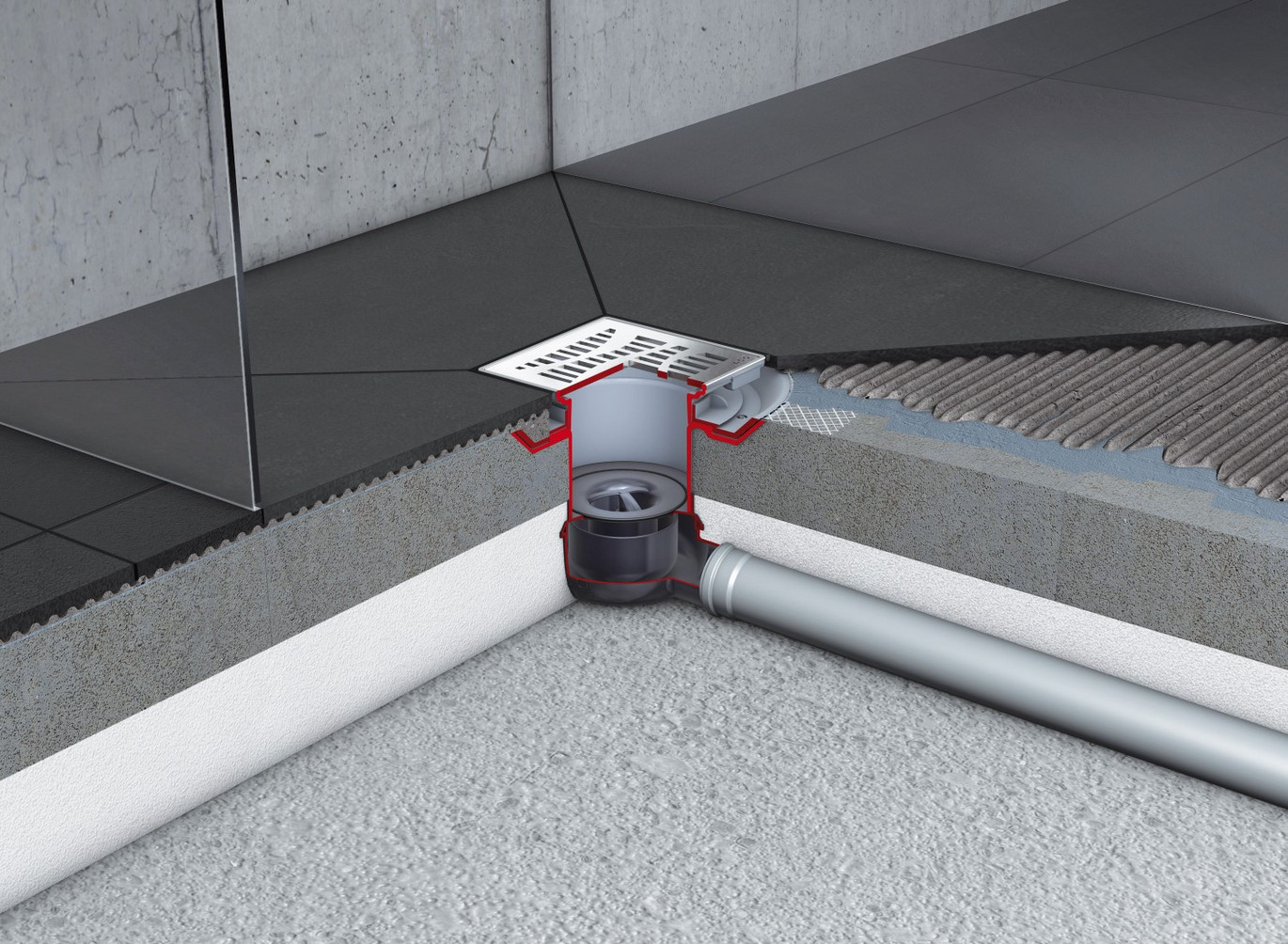

  • Montáž: Pripravené pre inštaláciu
  • Inštalácia: V miestnosti
  • Varianty roštov:
    • Nerezová oceľ hrúbky 5 mm (štvorcové a kruhové)
    • Pre dľažbu
    • Sklenené
  • Dodatočné príslušenstvo:
    • Protipožiarne sada
    • Sifón s membránou proti vysychaniu (suchý sifón)

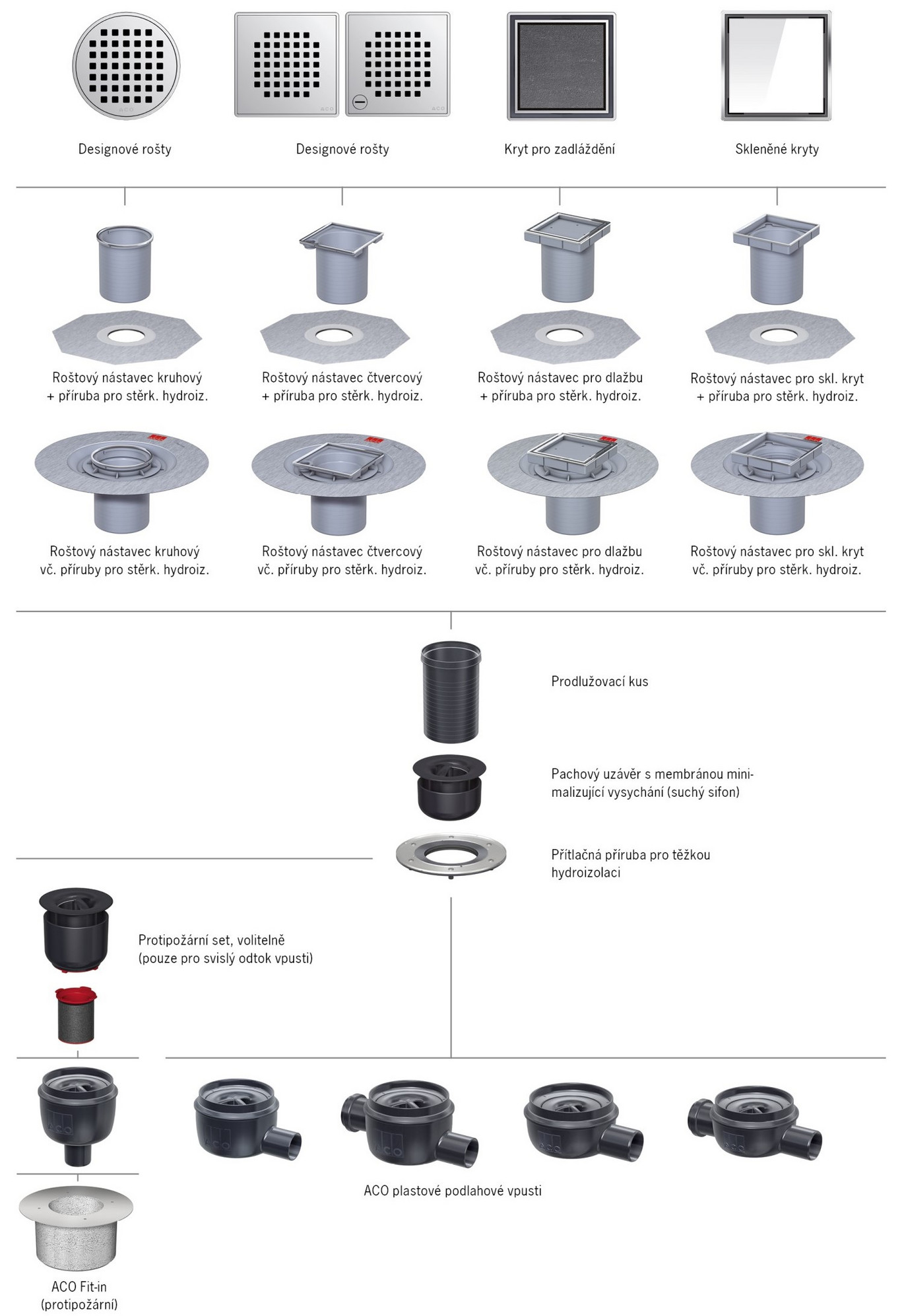

Modulárny systém

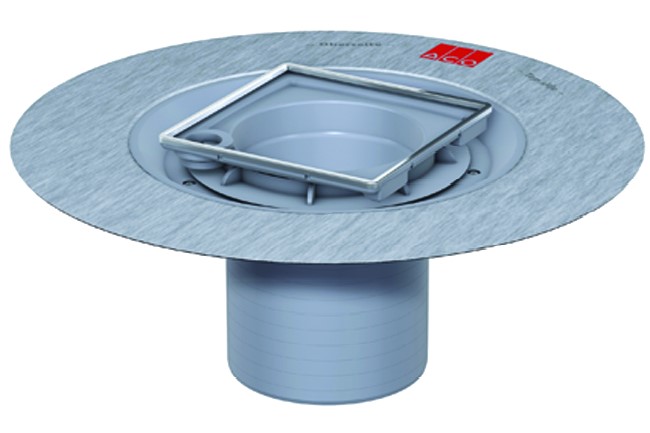

Nástavce pre nerezové rošty

Popis
  • Štvorcový rámček z nerezovej ocele
  • Veľkosť rámčeka 149 x 149 mm
  • Výškový nastaviteľnosť:
    • Bez goliera pre napojenie hydroizolácie: 18 - 135 mm
    • S golierom pre napojenie hydroizolácie: 36 - 135 mm
  • S možnosťou aretovaného roštu

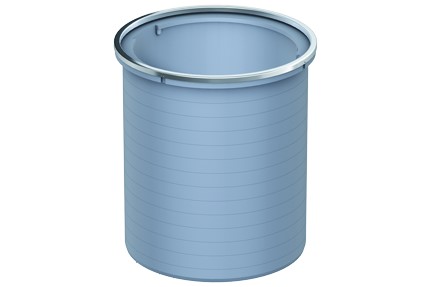

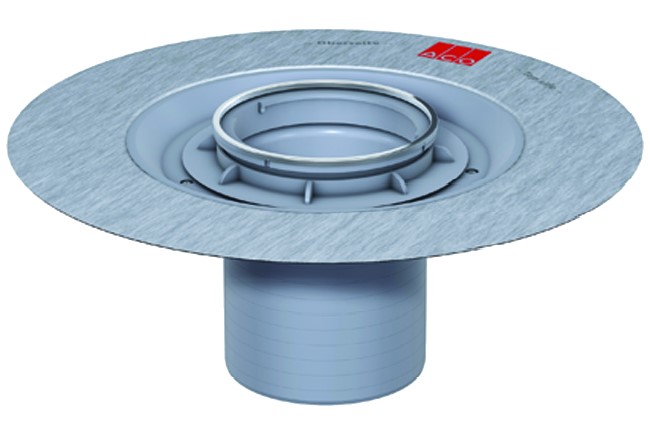

Popis
  • Kruhový rámček z nerezovej ocele
  • Veľkosť rámika D = 136 mm
  • Výškový nastaviteľnosť:
    • Bez goliera pre napojenie hydroizolácie: 18 - 135 mm
    • S golierom pre napojenie hydroizolácie: 36 - 135 mm
  • Bez možnosti aretovaného roštu

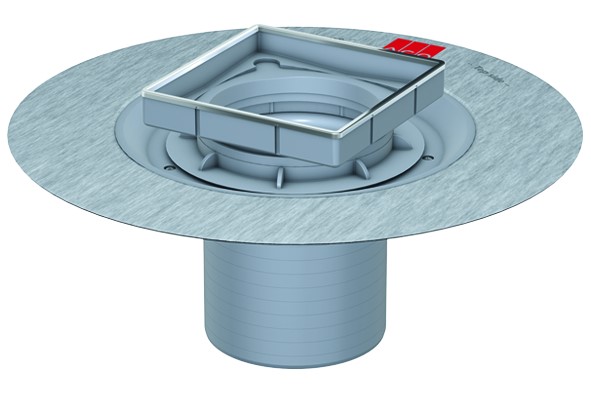

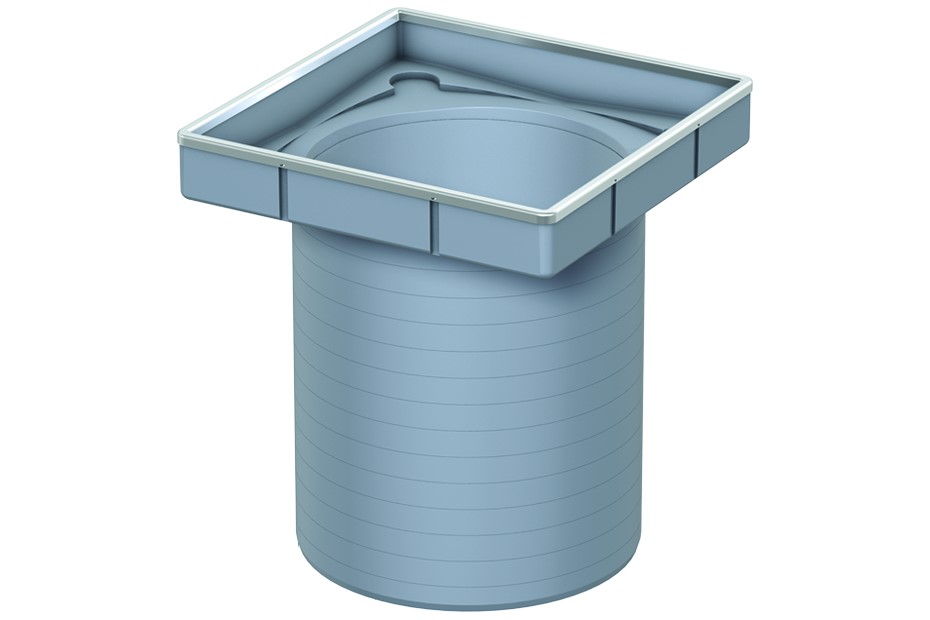

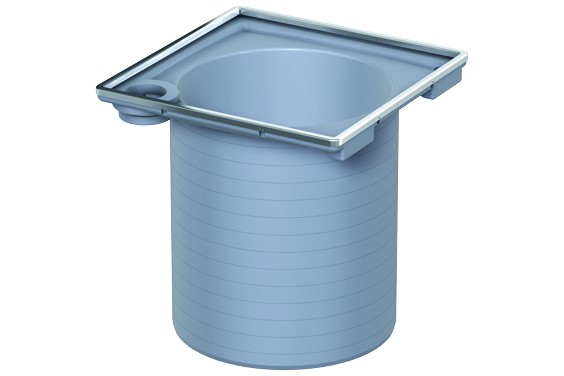

Nástavce pre skleněné rošty

Popis
  • Štvorcový rámček z nerezovej ocele
  • Veľkosť rámčeka 149 x 149 mm
  • Výškový nastaviteľnosť:
    • Bez goliera pre napojenie hydroizolácie: 26 - 135 mm
    • S golierom pre napojenie hydroizolácie: 38 - 135 mm
  • Vtoková štrbina po vložení rošte 6 mm

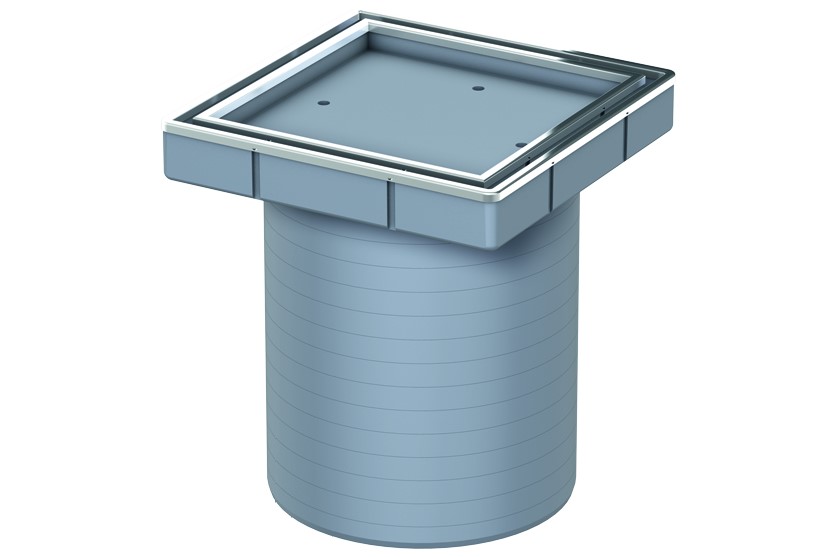

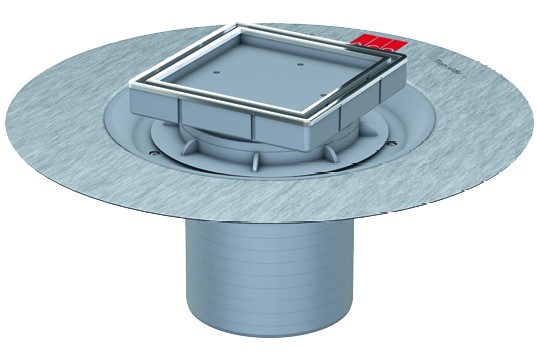

Nástavce pre zadláždenie

Popis
  • Štvorcový rámček z nerezovej ocele
  • Veľkosť rámčeka 149 x 149 mm
  • Výškový nastaviteľnosť:
    • Bez goliera pre napojenie hydroizolácie: 26 - 135 mm
    • S golierom pre napojenie hydroizolácie: 36 - 135 mm
  • Vtoková štrbina 6 mm

Odtokové vpusti Easyflow

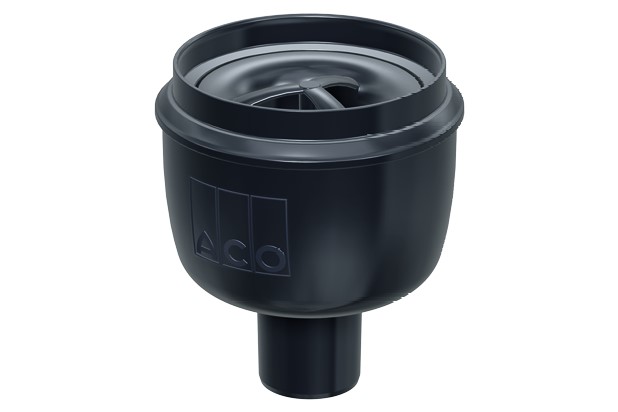

Popis
  • Zvislý odtok DN 50
  • Štandardná verzia
  • Prietok 1,5 l / s
  • Výška vodnej uzávery 50 mm
  • Stavebná výška tela vpuste 114 mm

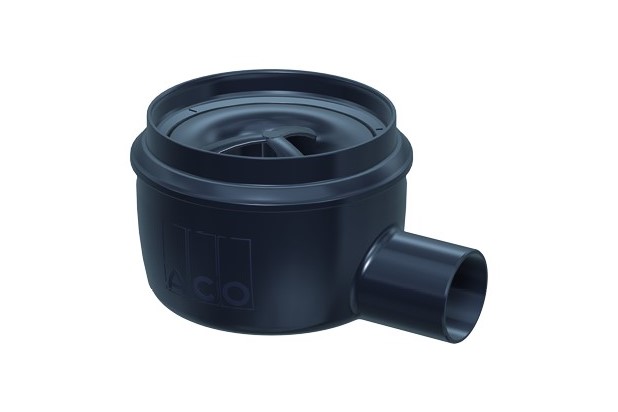

Popis
  • Bočný odtok DN 50
  • Štandardná verzia
  • Prietok 1,0 l / s
  • Výška vodnej uzávery 50 mm
  • Stavebná výška tela vpuste 102 mm

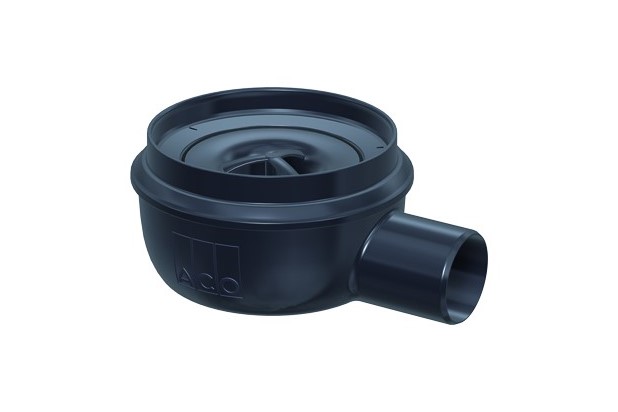

Popis
  • Bočné odtok DN 50
  • Nízka verzia Flatline
  • Prietok 0,8 l / s
  • Výška vodnej uzávery 30 mm
  • Stavebná výška tela vpuste 82 mm

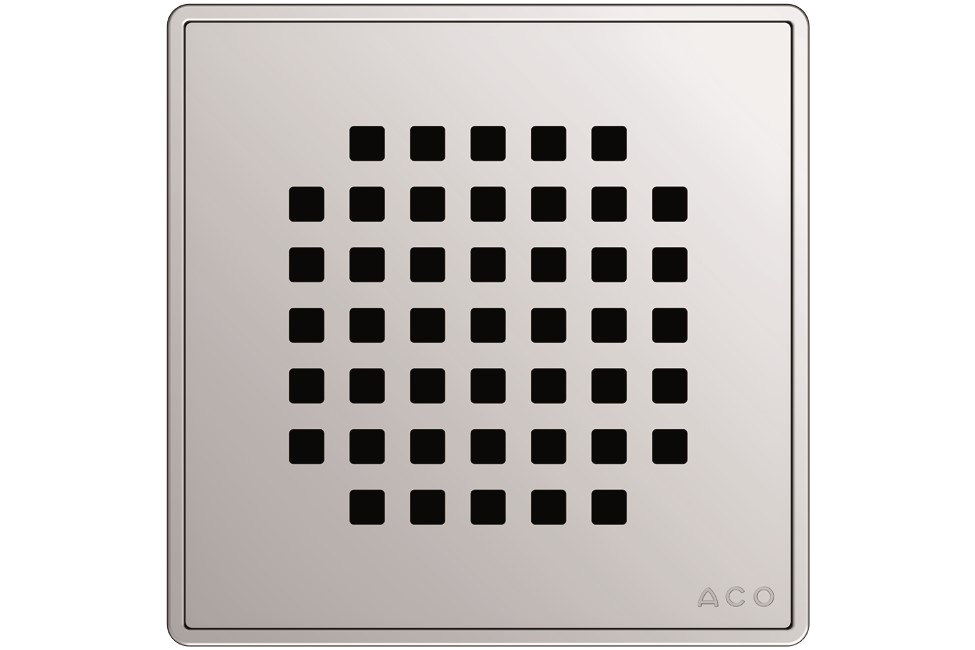

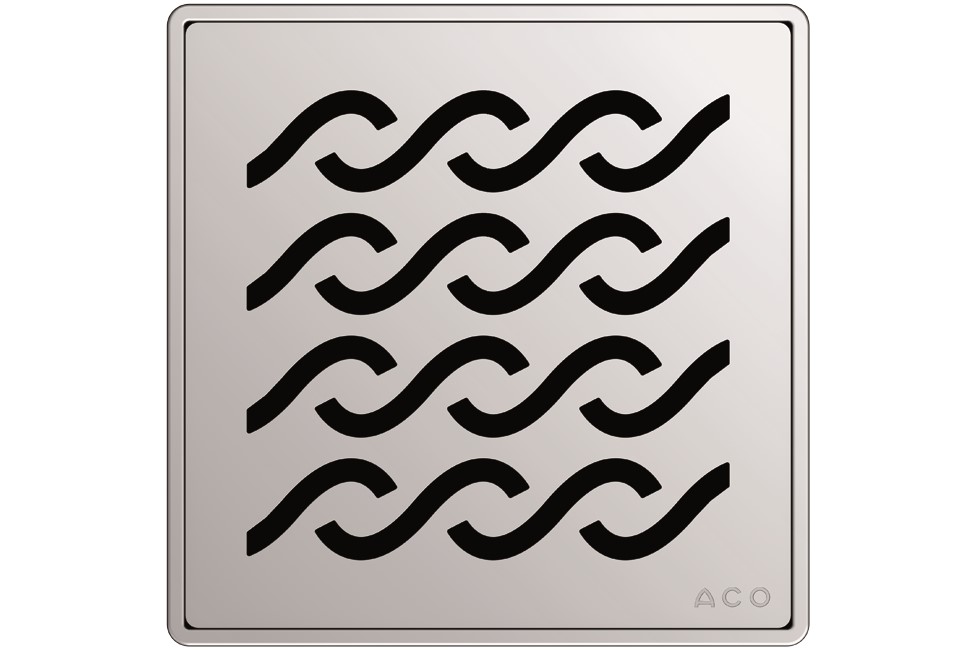

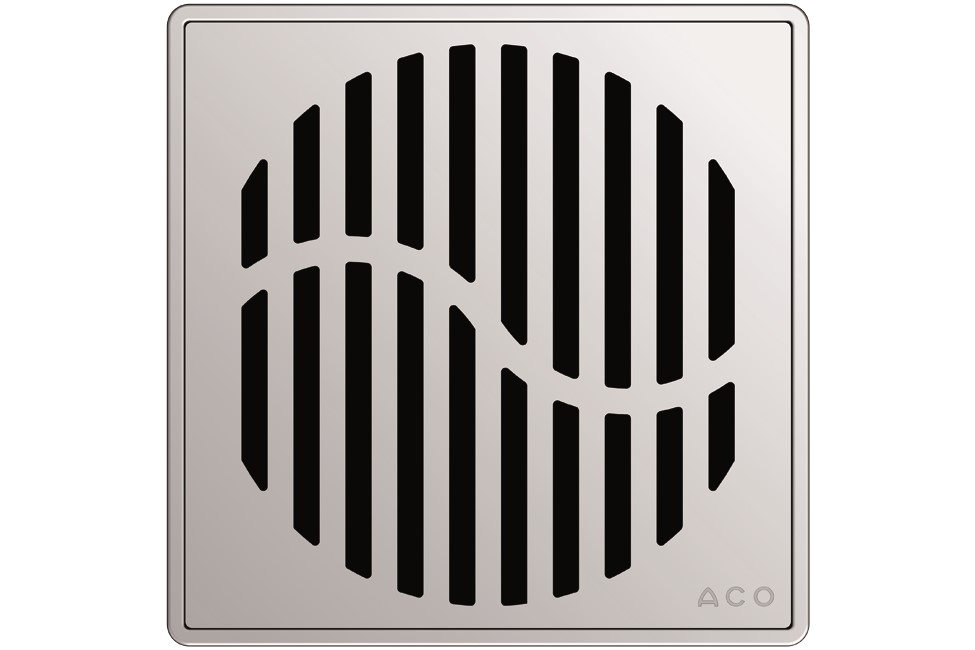

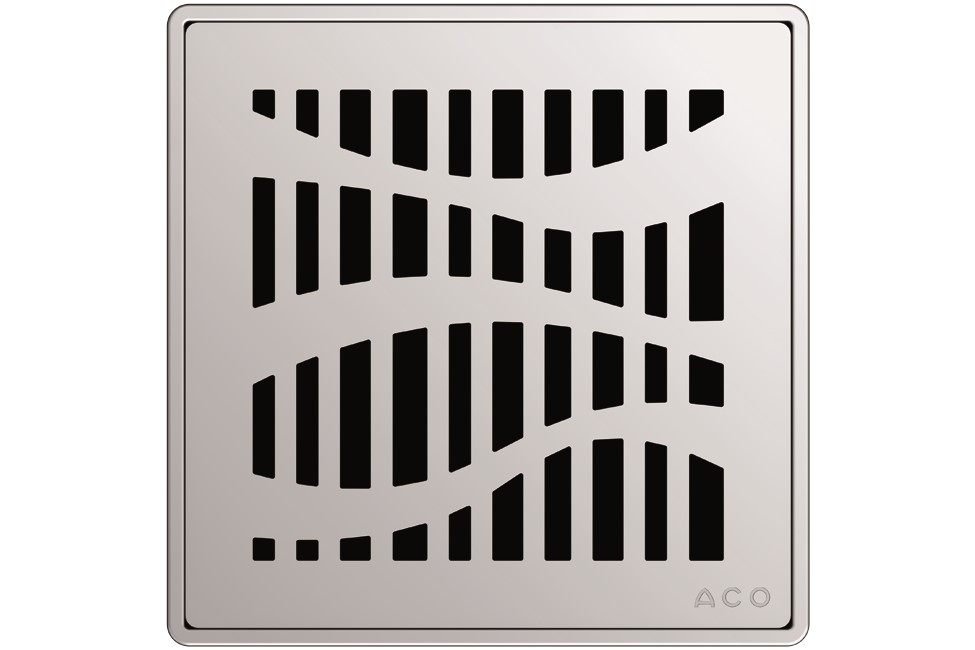

Štvorcové rošty z nerezovej ocele

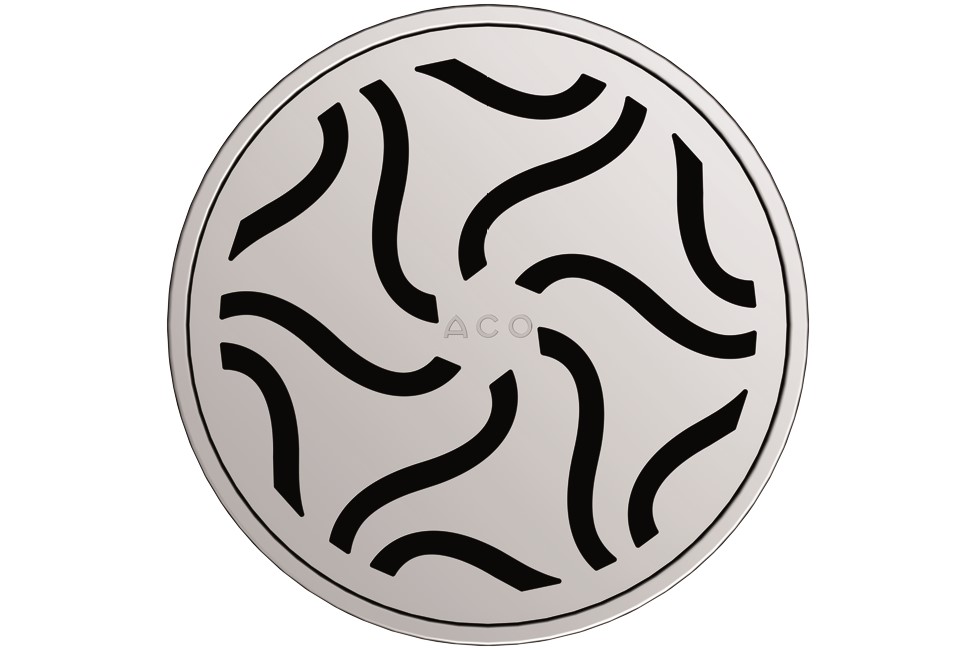

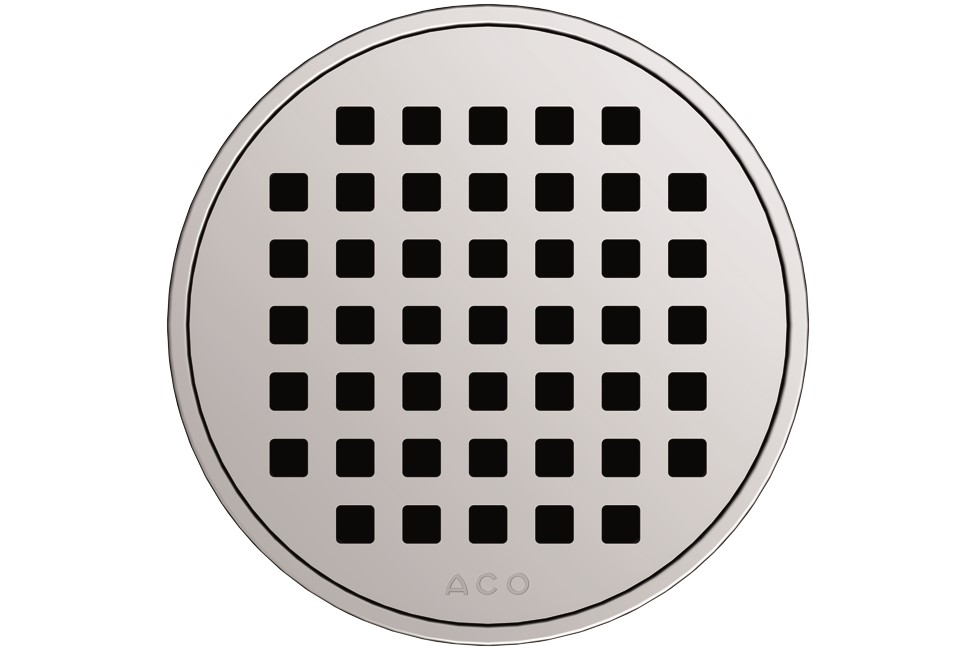

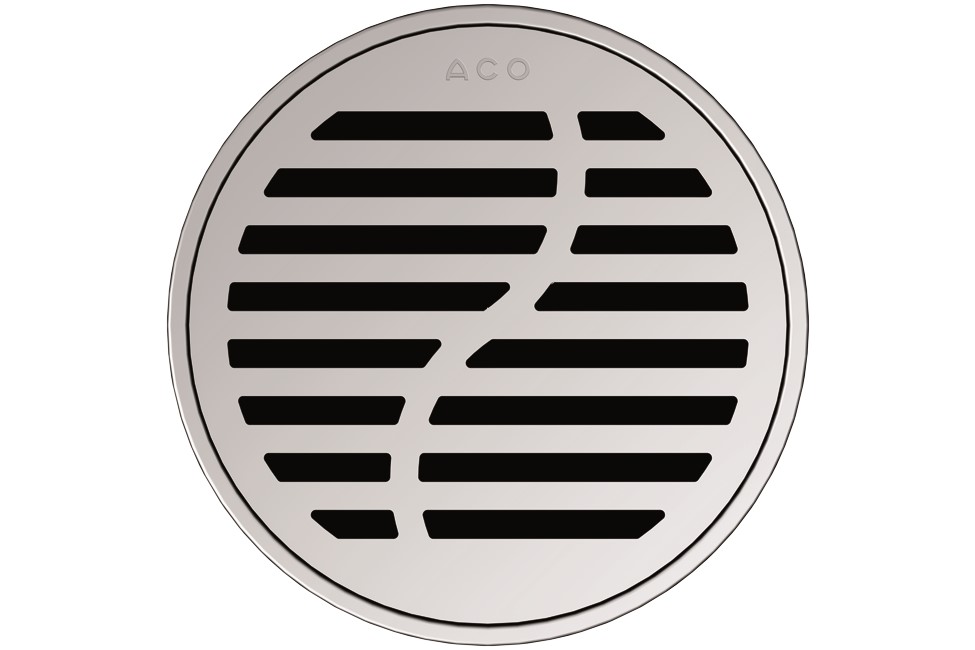

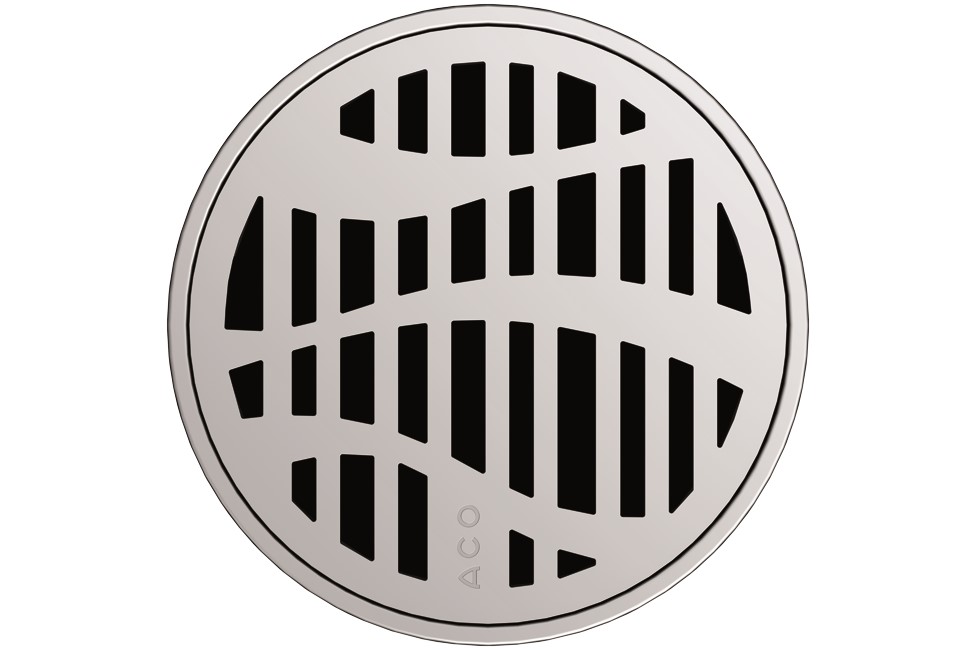

Kruhové rošty z nerezovej ocele

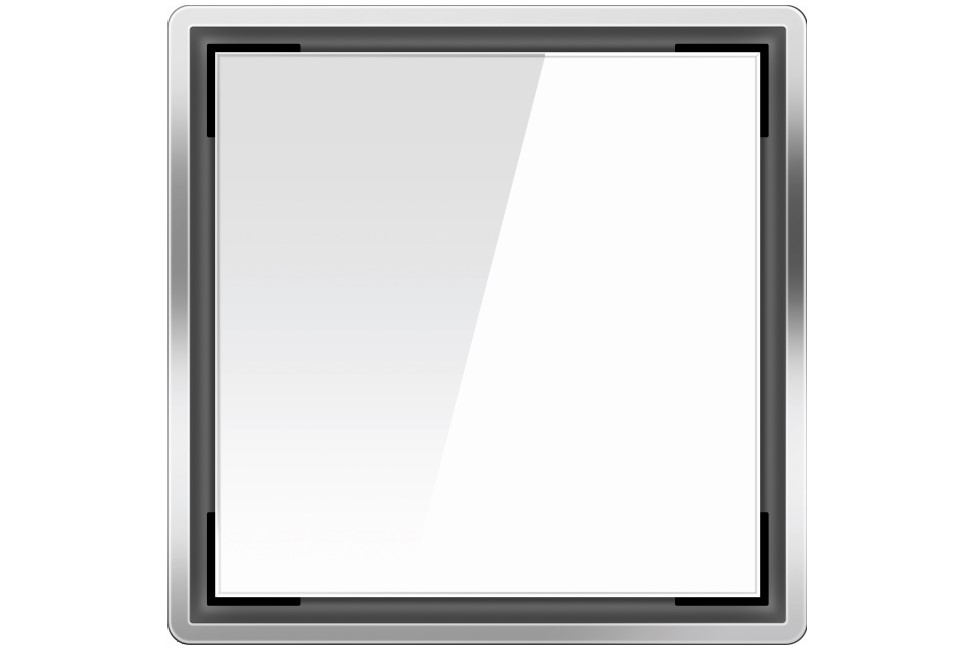

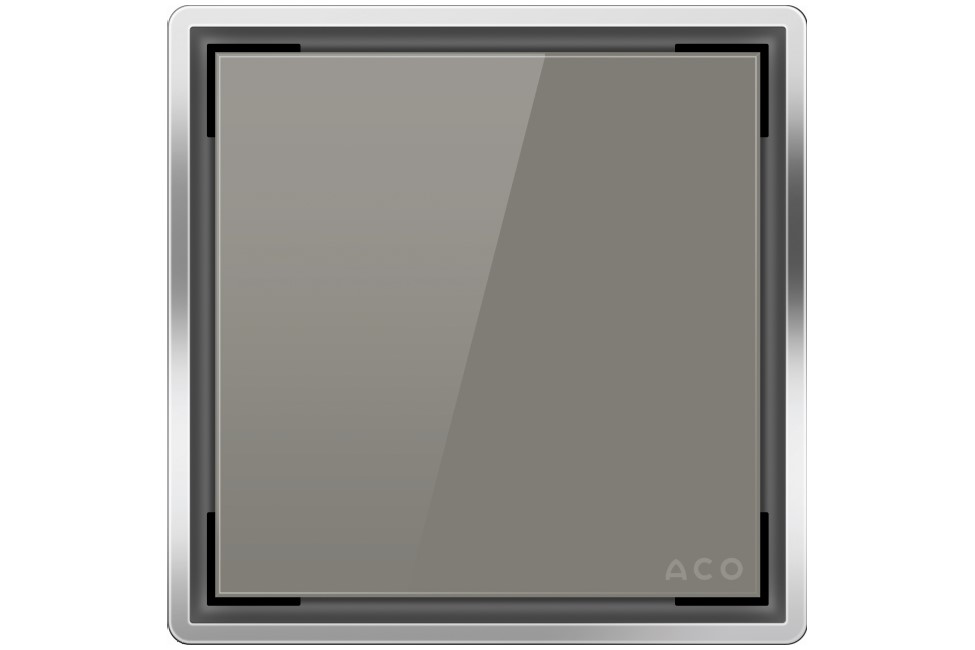

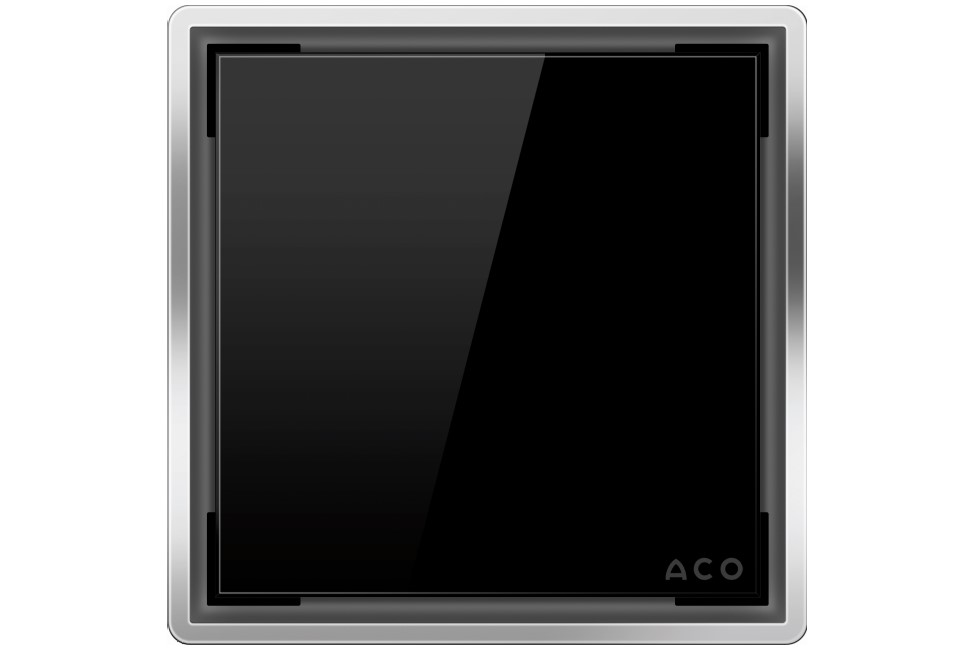

Kryty zo skla
